一. 產品概述 LZQ-450S型全自動試樣切割機是一款大型立式金相切割機，專為大型零件的切割而設計，適用于切割各種金屬、非金屬材料的試樣加工，以便觀察材料金相、巖相組織。設備運轉穩定、噪音低、容量大、效率高，廣泛應用于汽車及零部件制造行業，冶金行業及大專院校，高端實驗室等部門。 系統采用三菱系統可編程控制器，與10寸高分辨率觸摸屏，具有非常高的可靠性與強大的控制能力;硬件配置了大功率變頻電機與高精度伺服電機，保障了設備的動力及運行精度。 本機切割過程自動化、操作簡便，安全可靠，是現代試驗室制作固體材料試樣的重要設備之一。 二．技術參數
|

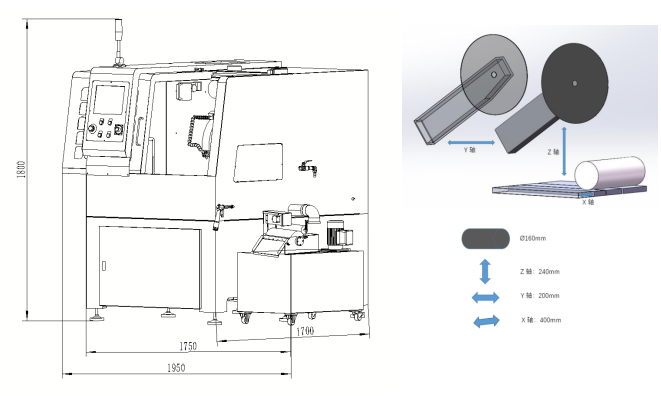

| 設備型號 | LZQ-450S | 移動行程 | X軸:400mm Y軸:200mm Z軸:240mm | 切割片 | φ450×3×32mm | 最大通過直徑 | φ160mm | 主軸轉速 | 500-2300rpm/min | 工作臺尺寸 | Min580×560mm（D×W） Max580×960（D×W） | 切割室尺寸 | 800×1200mm（D×W） | 手動速度 | 0.01-10mm/min | 自動速度 | 0.01-2mm/min | 切割模式 | Z軸切割 Y軸切割 YZ切割 XZ切割 | 進給方式 | 連續進給 脈沖進給 智能進給 | 水箱容積 | 150L | 整機尺寸（含水箱） | 1750×1700×1800mm 1950×1700×1800mm（開門后） | 切割功率 | 7.5KW | 工作電壓 | 380V 50HZ | 其它配置 | 磁性分離器 電磁安全門鎖 三色警示燈 激光對刀 | 重量 | 1200KG |
三．產品特點 1.大容量，可容納更大的試樣，超大的不銹鋼與鋁合金工作臺面和切割室，防腐防銹易清潔，工作臺最大承重300KG以上，擴展能力強。滑動門設計，方便試樣拿取。
2.通過三軸搖桿制XYZ三軸精確移動，人性化的設計操作十分便捷，同時具備無極變速及三軸聯動功能。（業內首創）
3.標配紅色一字激光定位，與防水LED照明，切割位置一目了然，手動對刀更快速、準確。
4.外置150L冷卻水箱，標配磁性分離器，易于清潔，揚程54米大流量機床專用水泵，配備5通道水冷系統，保障切割時充分冷卻，提高切割質量。
5.雙軸聯動，實現X軸自動多段連續切割，保證試樣尺寸一致性。可夾持左右貫通的超長試樣。 6.10英寸大觸摸屏，基于三菱PLC自研操作系統，充分考慮操作的便利性及實用性，具備50組數據庫參數設置功能。 7.配備標準φ100mm口徑排氣接口，可駁接現場排氣設備，亦可選配油霧收集器，減少切割時微粒物污染，安全環保。 8.符合安全標準的電磁門鎖，急停開關，四色聲光燈塔。 9.標配快速夾具，最大夾持高度160mm，可依據用戶工件尺寸定制各類專用工裝夾具。
|
